Cette machine est conçue pour joindre les deux parties du panneau de filtre à air avec la méthode de chauffage électrique de plat chaud. Elle est commandée hydraulique pour le grand mouvement de soudure classé de plat de filtre à air.

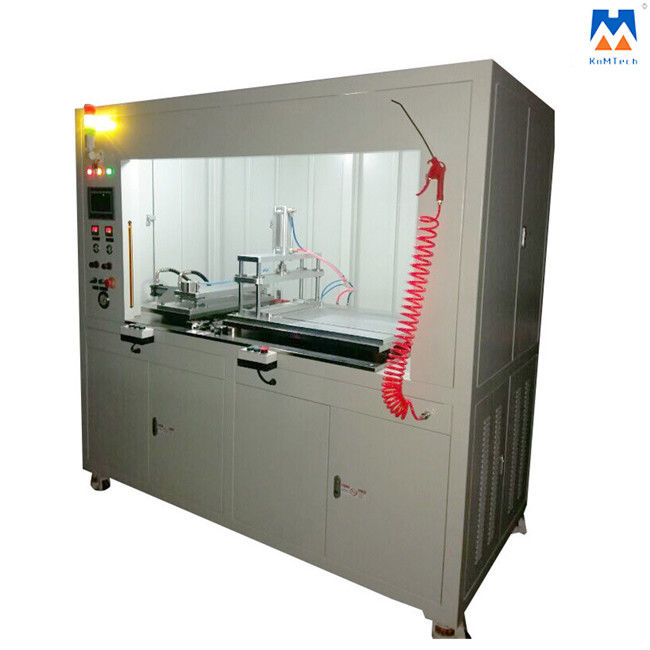

Croquis de machine :
Manière de soudure : Soudure horizontalement basée sur des structures de partie
Commande de soudure : Hydraulique
Principe d'opération :
L'opération de soudure de totalité est faite par le plat chaud du contrôle intelligent. Le plat chaud est entre les deux pièces. Quand elles entrent en contact avec le plat chaud, les surfaces de pièce commencent à fondre.
Après le temps de chauffage réglé, ils fondent et sont en esclavage avec de la pression externe avec le renvoi de plat chaud. Après le temps de refroidissement et d'entreposage, le processus de soudure est terminé.
Conception de structure :
Structure de machine
Dimension de machine (L) 1200× (W) 800× (H) 1500 (millimètres) (pour la référence)
C'est construction soudée en acier de bonne qualité.
Sa couleur est pulvérisée par à exigences de client.
Unité chaude de moule
C'est plat chaud composé, moules chauds, caloducs, thermocouple et support de plat chaud.
Le principe de travail est un ascenseur de haut en bas.
L'unité de moule est à gauche et à droite composés les moules chauds et le support standard. Ils sont reliés par des vis d'ajustement précis. Les moules chauds sont l'alliage de cuivre ou d'aluminium.
Unité de moulage à froid
L'unité de moulage à froid est cylindre hydraulique composé, guide droit et les supports de haut en bas de moule
Pièces principales d'assemblée :
Parties commande électroniques
| S/N |
Nom de partie |
Marque de partie |
| 1 |
PLC |
Siemens |
| 2 |
Écran tactile 5,7 |
Siemens |
| 3 |
contacts |
Siemens |
| 4 |
Contrôleur de température |
Omron |
| 5 |
Rideaux en sécurité |
Capteur de Changhaï |
| 6 |
relais |
Weldmuller (marque allemande) |
| 7 |
Commutateur de bouton-poussoir |
Izumi |
| 8 |
Relais à semi-conducteur |
Shimanden |
Pièces d'entraînement
| S/N |
Nom de partie |
Marque de partie |
| 1 |
Cylindre |
Festo |
| 2 |
Vanne électromagnétique |
Festo |
| 3 |
Tasse de filtre |
Festo |
Pièces hydrauliques
| S/N |
Nom de partie |
Marque de partie |
| 2 |
Pompe à essence |
YuciYuken |
| 3 |
Moteur |
YuciYuken |
| 4 |
Cylindre hydraulique |
YuciYuken |
| 5 |
Vanne électromagnétique |
YuciYuken |
| 6 |
Valve d'inondation |
YuciYuken |
| 7 |
Valve réglementaire de vitesse |
YuciYuken |
| 8 |
Valve à sens unique pour le contrôle hydraulique |
YuciYuken |
| 9 |
Valve à sens unique |
YuciYuken |
| 10 |
Refroidisseur |
YuciYuken |
| 11 |
Garnitures hydrauliques |
SKON |
| 13 |
Réservoir de stockage de pétrole |
KNM |
Pièces de transmission
| S/N |
Nom de partie |
Marque de partie |
| 1 |
Guider linéaire |
Hiwin |
| 2 |
Bloc linéaire |
Hiwin |
| 3 |
Incidence linéaire |
Hiwin |
| 4 |
Tige de guide |
Hiwin |
Pièces de moule
| S/N |
Nom de partie |
Matériel |
Unité de processus |
| 1 |
support de moule |
acier 45# |
KNM |
| 2 |
moulage à froid |
6061 en aluminium |
KNM |
| 3 |
moule chaud |
H13 en acier |
KNM |
| 4 |
La tige de guide, couverture de guide, arrêtent la limite |
Acier de moule |
KNM |
Pièces mécaniques
| S/N |
Nom de partie |
Marque de partie |
| 1 |
Unité centrale |
Tube carré en acier de bonne qualité fabriqué en Chine |
| 2 |
bâche |
tôles à froid de première qualité |
| 3 |
Pièces de soutien |
L'acier de haute qualité a fait en Chine |
| 4 |
pièces de mouvement |
L'acier de haute qualité a fait en Chine |
Paramètres de machine
| Dimension : |
(L) 1200× (W) 800× (H) 1500 (MILLIMÈTRE) |
| Poids : |
950kg |
| Puissance de machine : |
10KW |
| Pression : |
380V 50/60HZ 3-Phrase |
| Écoulement de pression atmosphérique : |
110L/MIN |
| Pièces électriques : |
Affichage de PLC et d'écran tactile dans le Chinois |
Machine Fuction :
1. Temps de chauffage : habituellement chauffant jusqu'à la température 230ºC de fabrication dans un délai de 30 mn. La température de plat chaud peut être ±5ºC commandé.
2. La surface chaude de moule est téflon pulvérisé. La température de travail est 230ºC. La casserole de la vie est 30 mille fois.
3. Capacité de machine : 24 heures sur 24. 40seconds/pcs
4. Des moules peuvent être ajustés selon les produits.
5. Protection d'opération : bouton démarrant gauche et droit. La fenêtre d'opération est équipée des rideaux en sécurité.
6. La base a une protection de niveau qui peut être ajustée.
7. Il y a un évent entre le côté droit et le côté supérieur. Et l'évent est équipé d'un échappement reliant le système d'extracteur d'usine.
FAQ :
1.What est votre MOQ ?
Habituellement, nous ne limitons pas un MOQ pour l'essai, pour décider juste la quantité par vous-même.
2. Que diriez-vous de votre délai de livraison ?
45-60 jours de travail depuis la confirmation d'ordre.
3. Quelle est la garantie de vos produits ?
Une garantie d'an avec aucun dommages humains.
Dans cette usine de période, responsable de la réparer pour librement ou l'usine enverra les nouvelles pièces au client au lieu des pièces cassées pour libre. Après temps de garantie, l'usine réparera pour la fixer ou pour envoyer les nouvelles pièces au prix de revient.
4. Comment est-ce que je peux obtenir votre prix et catalogue ?
Svp email nous ou nous appeler pour fournir votre information de contact (votre nom, adresse email, nom de la société, et site Web)
5. Pouvons-nous agent vos produits dans notre pays ou ville ?
Naturellement. Nous recherchons un agent exclusif dans le pays qui ont le disposé à coopérer avec nous pour un long terme d'affaires.
6. Que diriez-vous de du paiement ?
100%T/T à l'avance pour des commandes ; 50%T/Tà l'avancecommedépôt; 50%T/Tpayéavantexpédition.
7. Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
Oui, nous pourrions offrir l'échantillon et il n'est pas libre.
8. pourriez-vous le faire selon nos conditions spéciales ?
Naturellement, nous pouvons faire. Veuillez nous dire votre idée ou votre application.
9. Que diriez-vous de la qualité ?
Nous avons exporté vers beaucoup d'autres clients de partout dans le monde, le retour est bon, des grades premier de qualité à notre société.
