transducteur 3200W ultrasonique avec la basse impédance de convertisseur et de propulseur
le transducteur ultrasonique, également appelé le vibrateur ultrasonique, est un dispositif qui convertit l'énergie électrique en énergie mécanique par l'effet piézoélectrique de la céramique piézoélectrique. En cours de soudure ultrasonore dans diverses applications, l'assortiment entre chaque unité ultrasonique est extrêmement important, l'unité telle que le générateur ultrasonique, transducteur, soudant le klaxon pour former un système ultrasonique complet qui peut désigné sous le nom d'un match.
La fréquence s'assortissant entre le transducteur et le générateur ultrasoniques est un facteur qui affecte la représentation de soudure. Tout d'abord, parce que le transducteur ultrasonique peut seulement fonctionner à sa propre fréquence de résonance, ainsi le générateur ultrasonique, le propulseur et le moule (tête de soudure) devrait tout travailler à cette fréquence. Généralement cette différence est pas davantage que ±0.1kHz, plus le petit, le meilleur. On lui recommande vivement que la fréquence de la tête de soudure de soutien soit inférieure à la fréquence du transducteur au sujet de 0.1KHz (fréquence de petite taille-signal). C'est-à-dire, si la fréquence mesurée par le petit signal du transducteur original est 14.85KHz, puis la fréquence idéale après s'être relié à la tête de soudure est 14.75KHz. En même temps, il devrait prendre en considération qu'après que le transducteur soit relié au klaxon de soudure, le sommet de fréquence de résonance du système devrait devenir très pointu, c.-à-d., la largeur de bande est très étroite, alors que le facteur de qualité mécanique est très grand, une petite variation dans la fréquence peut causer une grande augmentation de l'impédance, qui pourrait mener à la protection de la surcharge du générateur ultrasonique ou à la céramique cassée, etc. Par conséquent, l'importance des matchs de fréquence ne peut pas être suraccentuée.
Paramètres techniques :
| Nom de produit : |
transducteur 3200W piézoélectrique à haute fréquence |
| Fréquence de résonance : |
15KHz |
| Amplitude maximum : |
Ce paramètre est lié à la puissance du transducteur, à la forme du klaxon, et à la tête d'outil ; |
| Mode fonctionnant : |
fonctionnement continu ou travail de pause. |
| Humidité d'environnement de travail : |
hygrométrie ≤85% (sans condensation) |
| La température d'environnement de travail : |
-10 | ºC 60 |
| Matériel : |
l'alliage d'aluminium, l'alliage d'acier inoxydable et et titanique peuvent être adaptés aux besoins du client selon des besoins des utilisateurs. |
| Dimensions : |
Il dépend de l'environnement d'application du client et des besoins réels. |
| Poids : |
8kg |
FAQ :
Q : Quelle est la structure du transducteur de PZT ?
: Le transducteur se compose d'un logement, d'une couche assortie, d'un transducteur piezoceramic de disque, d'un support, d'un câble sortant, et d'un récepteur de rangée de cymbales.
Q : Quelle est la vie du transducteur ?
: Parler général, il dépend de la qualité du transducteur. Tous nos transducteurs sont fortement traités et adoptent la céramique supérieure de PZT. La vie sera plus que 5years.
Q : Quels sont les moyens 1/2-20UNF ?
: C'est un genre de code américain de fil, pouce des moyens 1/2 de 1/2 du diamètre, et 20 moyens là sont 20 fils par pouce.
Q : Avez-vous une feuille de paramètre pour chaque transducteur que vous embarquez ?
: Oui, nous faisons, chaque transducteur que nous l'approvisionnement vient avec une feuille spécifique de paramètre et son propre périodique non.

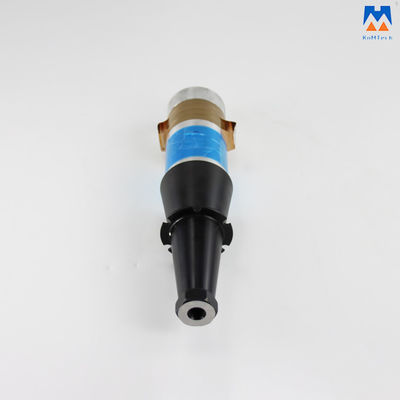

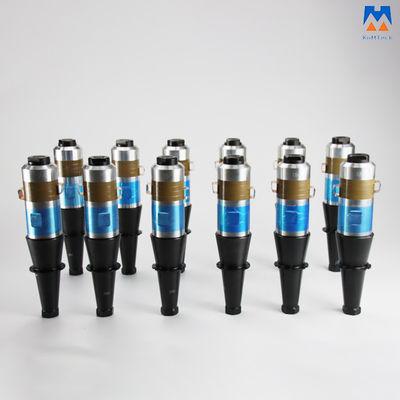

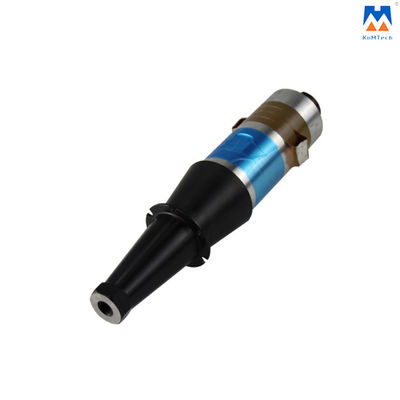

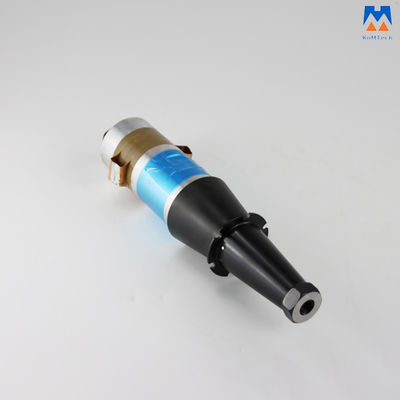

Photos détaillées :
