Détails sur le produit:
|
| nom de produit: | Machine de soudure de fil en métal de fil | Fréquence: | 20KHz |
|---|---|---|---|
| Puissance: | 4000W | Taille de HMI: | écran tactile coloré de 10,1 pouces |
| Tension: | 230V 3PNE, ±10% ; 50-60 hertz | course du cylindre (mm): | Φ100 * 50mm |
| Contrôle de la pression d'air: | Vannes proportionnelles | Application: | métal soudant, soudeuse de cuivre |
| Mettre en évidence: | soudeuse de l'en cuivre 4000W,Soudeuse de cuivre ultrasonique,machine de soudure ultrasonique en métal 230V |
||

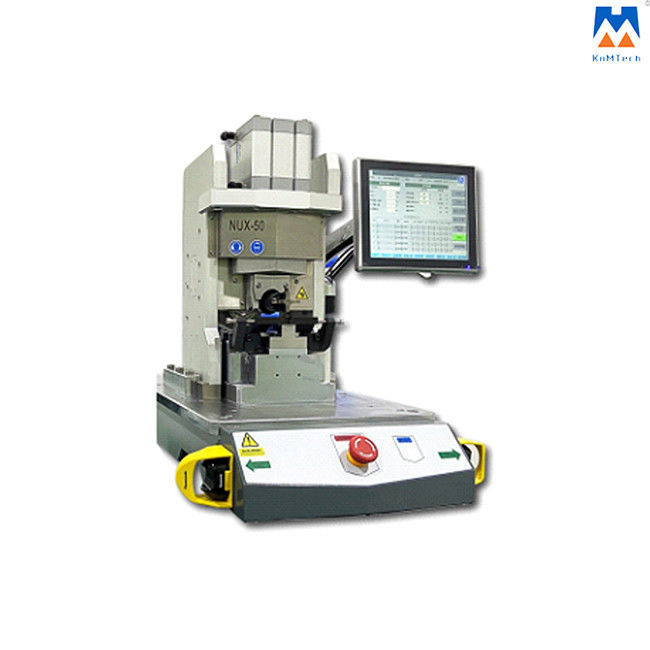

Soudeuse ultrasonique pneumatique en métal de l'industrie automobile 130kg 4000W
Presse de soudure ultrasonore :
le fuselage des *Alcoa 7075 séries d'aviation du matériel à haute intensité d'alliage d'aluminium, équipement avec l'application de forte intensité et flexible d'agence spatiale ;
le *Four place de surcharger le type coulisseau de rail de guide, précision élevée de répétition, course sans à-coup
Le cylindre *Germany d'entraînement de Festo, les composants pneumatiques du Japon SMC, le travail rapide, et la réponse stable et la pression maximum de soudure peuvent atteindre 5000 N
Le système linéaire à haute précision d'encodeur de Baumer de *Switzerland, l'exactitude de position peut atteindre 0.01mm
le système de capteur de pression de précision de *High, l'exactitude fonctionnante peut atteindre 1N
distance de surveillance de retour de *real-time et données de pression dans le processus de soudure
le système de résonance de *Triplet peut tourner dans le fuselage 360 degrés
système commençant de course de *Precision de limite de deux-main photoélectrique de non contact mécanique d'induction, sûr pour employer
Système de contact :
* interface interactive de contact de couleur de 10,1 pouces
* la puce multinucléaire de système, réaction de système est plus rapide
* les puissants REPOSENT le système de contrôle superbe-intelligent sont adoptés
* 3 genres de mode ultrasonique de déclencheur et 6 genres de mode de soudure pour répondre aux besoins des clients
* 6 genres de courbe de soudure de plan de contrôle de qualité et de 2 données ont produit
* peut stocker 99 ensembles de plans de produit et de dizaines la soudure de milliers d'ensembles de données de production de soudure
* a la fonction de la transmission de réseau des données de production de soudure, qui peuvent être reliées au système du client MES pour fournir le contrôle de processus industriel de qualité et la fonction de soudure intelligents de traçabilité
Système ultrasonique :
* fréquence : puissance 20KHz : 4000W
* l'Allemagne a importé la fréquence automatique numérique chassant le générateur ultrasonique
* avec la fonction automatique de compensation d'amplitude, puissance de sortie stable, une qualité de soudure plus fiable
* fréquence d'écran en temps réel de LED et affichage de soudure de puissance
* fournissez l'alarme anormale : fréquence anormale, courant trop grand, puissance de surcharge, trop haute température, etc.

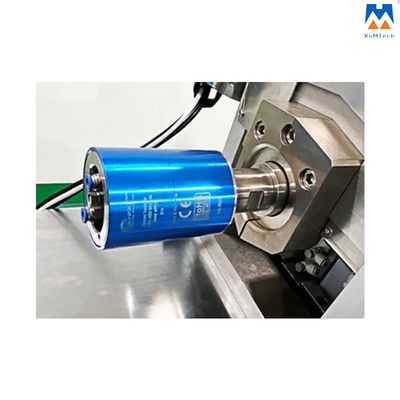

* transducteur ultrasonique importé d'Allemagne, valeur d'amplitude de P à de P jusqu'à 20 microns
* il est facile démonter transducteur et modulateur d'amplitude fait de matériel titanique d'alliage et non facile à endommager. Le divers gain du modulateur d'amplitude est facultatif
* peut fournir le long service de garantie de la qualité
Système de contrôle :
* module de commande de l'Allemagne Beckhoff Fieldbus, précis et stable
* la module de commande proportionnelle pneumatique japonaise intégrée de valve de SMC, commande numérique intelligente de pression de soudure, assurent la stabilité du contrôle de précision de pression
* réalisez la même technologie de soudure multisection de soudure de pression
* fonction d'arme à feu de balayage de reconnaissance de code barres de multi-marque de soutien
* transmission de données du réseau RS485 RS232 d'état de soutien
* fonction d'accès aux données d'USB de soutien
* module de commande personnelle de liaison directe de PC de soutien
* avec 2 dans l'expansion de port de sortie 2
* l'espace mémoire interne du dispositif est 16G
Montage de soudure :
* concevez chaque ensemble de montage de soudure indépendamment selon l'aspect de produit de client et les conditions de soudure
* des matériaux principaux de soudure ultrasonore sont faits d'acier de poudre importé l'Europe et d'Amérique. Après traitement thermique, la dureté peut atteindre 62~63 degrés. Elle a une dureté de usage-résistance élevée et une dureté élevée de sorte que la tête de soudure puisse avoir une plus longue durée de vie
* chaque tête de soudure est analysée par le logiciel de simulation pour assurer le meilleur plan de production
* fréquence centrale principale de soudure : 19950±100Hz
* la perte de puissance de tête de soudure est moins que 200W
* la base de soudure d'enclume est faite d'acier de moule importé du Japon, qui garantit entièrement sa durée de vie
Spécifications techniques :
| Générateur ultrasonique | |
| Interface de HMI | écran tactile 10.1-inch coloré |
| Système de contrôle de mouvement | contrôle pneumatique |
| Fréquence (kilohertz) | 20KHz |
| Puissance (W) | 4000W |
| Ajustement de fréquence | Cheminement automatique intelligent de fréquence |
| Encodeur linéaire | Affichage numérique |
| Exactitude de position (millimètres) | ± 0.02mm de précision |
| course de cylindre (millimètres) | Φ100*50mm |
| Contrôle de la pression d'air | Valves proportionnelles |
| Alerte de générateur | la température excédentaire de puissance d'anomalie/surintensité/surcharge de fréquence |
| Hygrométrie | 30%-90% sans condensation |
| La température d'opération | 5°C à +55°C |
| Source d'air | L'air comprimé doit être propre, sec, et lubrifiant librement |
| Tension (V) | 230V 3PNE, ±10% ; 50-60 hertz |
| Dimension (L*W*H) millimètre | 560*612*750 millimètre |
| Poids (kilogrammes) | au sujet de 130kg |
| Contrôleur | |
| Système de contrôle | SIT Intelligent Control System |
| Langue (icône) | Chinois/japonais/anglais/coréen |
| Max Air Pressure (MPA) | 0.8mpa |
| Temps de Max Welding | 5S |
| Unité de taille | mm/in |
| Unité de la force | MPA/barre/livre par pouce carré/Kpa |
| Méthode de déclencheur | temps/pression/position |
| Méthode de soudure | mode de temps/position relative/mode absolu de position/énergie/puissance maximum/pression maximale |
| Chaîne de puissance (W) | ≤4000W |
| Temps de Max Welding | 5S |
| Contrôle d'amplitude | Seule période d'amplitude/d'amplitude segmentée |
| Contrôle de qualité | temps/position relative/position/énergie/puissance absolues |
| Courbe de soudure | 3 groupes |
| Méthode fonctionnante d'air | standard/à plusieurs étages |
| Gamme de pression atmosphérique (MPA) | 0.05mpa≤0.8mpa |
| Max Pressure (n) | 5000N |
| Gestion de paramètre | 99 groupes |
Caractéristiques :
* corps de soudure de structure forte
* composants importés de noyau de soudure ultrasonore
* système de contrôle avancé de matériel et de logiciel
* plus de 10 ans d'équipe technique de soudure d'expérience en métal ultrasonique
* support technique de sièges sociaux de l'Allemagne
* conception et production professionnelles de montage
* heures 7*24 de l'équipe domestique de service après-vente
* représentation coûtée complète ultra-haute
Photos détaillées :
