Détails sur le produit:
|
| Nom de produit: | Analyseur ultrasonique d'impédance d'élément | Dimension: | 24cm*14cm* (dos 10cm d'avant 5cm) |
|---|---|---|---|
| Poids: | 1.95KG | Alimentation d'énergie: | AC220V-250V |
| Puissance: | 30W | Mot-clé: | Ultrasonique analysez |
| Le service après-vente a fourni: | Support technique visuel, appui en ligne | Utilisation: | L'impédance ultrasonique analysent |
| Mettre en évidence: | Analyseur ultrasonique d'impédance d'élément,analyseur ultrasonique de l'élément 30W,analyseur ultrasonique piézoélectrique d'élément |
||
L'analyseur ultrasonique d'élément est employé pour la détection des dispositifs ultrasoniques piézoélectriques et des solutions intégrées par équipement. Pour un dispositif piézoélectrique, s'il n'y a aucune autre résonance à une fréquence loin d'une certaine fréquence de résonance, le dispositif piézoélectrique peut être rapproché comme système mis en bloc près de la fréquence de résonance, et ses circuits de symbole et équivalents sont montrés dans en bas à gauche la figure :
Caractéristiques :
1. La taille est seulement 24cm*14cm* (10cm après les 5cm premiers), et le poids est seulement 1.95kg.
L'analyseur d'impédance ultrasonique le plus portatif dans le monde.
2. L'écran tactile surdimensionné, aucun bouton physique est nécessaire pour montrer tous les paramètres et graphiques en même temps, qui est plus intuitif.
3. La vitesse ultra-rapide d'essai, un essai de 1000 points prend seulement 5 secondes.
4. Il peut également être relié à un ordinateur, et le logiciel est entièrement compatible avec PV70A/80A.
5. La fréquence maximum d'essai est jusqu'à 5MHz.
6. Le seul bouton physique sur l'instrument est également une fonction de « début », située au fond du tableau de bord
Introduction de graphiques :
L'affichage de défaut de système est « graphique de cercle d'accès » + « graphique logarithmique » ;
graphique de cercle d'accès : La trajectoire de l'accès en fonction de la fréquence montrée dans des coordonnées polaires.
graphique logarithmique : La ligne rouge est la courbe logarithmique de l'amplitude d'impédance et la ligne bleue est la courbe de phase d'impédance.
Introduction de paramètres :
1. fréquence de résonance Fs : La fréquence de résonance de la branche de série dans le circuit équivalent du vibrateur piézoélectrique, auquel l'impédance du vibrateur piézoélectrique est minimum.
2. conductibilité maximum Gmax : La partie réelle de la valeur d'accès du vibrateur piézoélectrique à la résonance est la partie réelle d'accès au Fs.
3. points F1 et F2 de demi-puissance : La partie réelle d'accès est égale à la fréquence chez Gmax/2, et il y a deux telles fréquences, F2 si plus grand que le Fs et le F1 si moins que le Fs
4. Le point de gel inverse de fréquence de résonance : La fréquence de résonance d'une branche parallèle d'un vibrateur piézoélectrique auquel le vibrateur piézoélectrique a la plus grande impédance
5. capacité libre CT : Capacité des dispositifs piézoélectriques à la fréquence 1kHz. Cette valeur est compatible à la valeur mesurée du pont numérique de l'électricité.

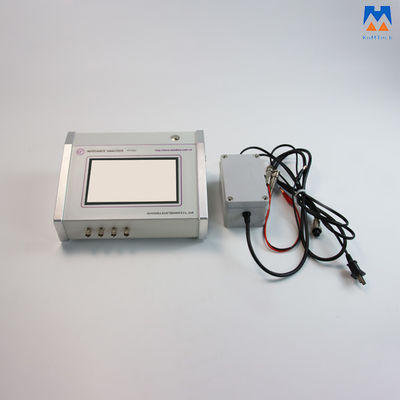

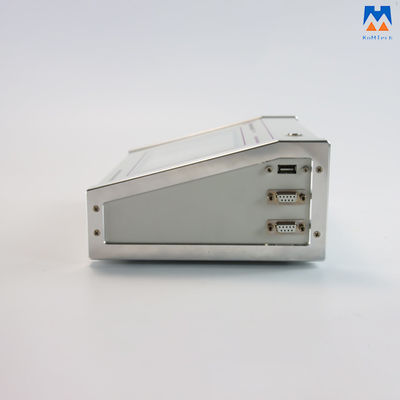

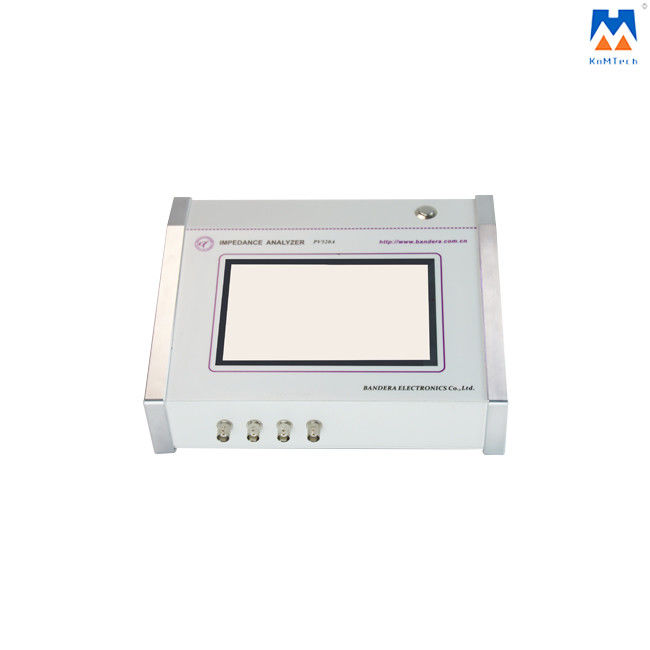

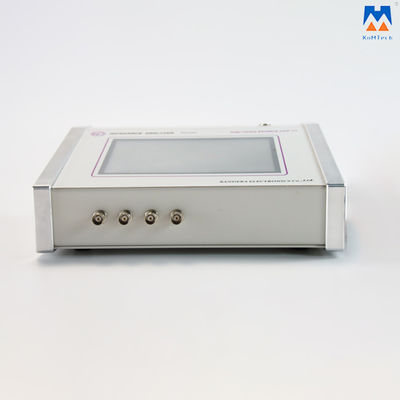

Photos détaillées :
