Détails sur le produit:
|
| Nom de produit: | Analyseur à haute fréquence ultrasonique d'impédance | Puissance: | 30W |
|---|---|---|---|
| Dimension: | 24*19*10cm | Poids: | 1.95KG |
| Alimentation d'énergie: | AC220V-250V | Mot-clé: | Analyseur d'impédance |
| Utilisation: | L'impédance ultrasonique analysent | Service après-vente: | appui en ligne, appui de vidéos |
| Mettre en évidence: | analyseur à haute fréquence de l'impédance 30W,Outillage ultrasonique d'analyseur d'impédance,analyseur à haute fréquence de l'impédance 250V |
||
Analyseur à haute fréquence d'impédance de transducteur d'analyseur d'impédance
Paramètres techniques :
| Nom de produit | Analyseur ultrasonique d'impédance | ||
| Modèle | KM-PV520A | ||
| Caractéristiques | Écran tactile portatif et pleine page, 7,8 pouces d'écran | ||
| Taille | 24*19*10cm | ||
| Index de mesure | Tous les paramètres ou graphiques | ||
| Exactitude de base | <0> | ||
| Vitesse d'essai | 1 sec pc/5 (1000 points balayent) | ||
| Exactitude de fréquence | ±10ppm | ||
| Résolution de phase | 0,15 degrés | ||
| Temp d'environnement | 10-40℃ | ||
| Chaîne d'impédance | 1Ω~1MΩ | ||
| Étape de fréquence | 0.1Hz~any aléatoire non. | ||
| Alimentation d'énergie | AC100V~AC250V, 50~60Hz, 30W | ||
La série ultrasonique de l'analyseur PV520A d'élément peut fonctionner dans n'importe quelle tension d'AC220V-250V, puissance est 30W, l'instrument vient avec une alimentation d'énergie spéciale, prise d'alimentation d'énergie est derrière l'instrument (la prise d'aviation de 5 noyaux).
Pour les dispositifs piézoélectriques, les paramètres principaux obtenus par l'analyseur d'impédance incluent : Fréquence de résonance Fs, point de gel anti-résonnant de fréquence, point F1 et F2 de demi-puissance, accès maximum Gmax, capacité électrostatique C0, réactance dynamique R1, capacité dynamique C1, inductance dynamique L1, capacité libre CT, constante diélectrique libre, facteur de qualité mécanique Qm, coefficient de accouplement électromécanique Keff, KP, K31, K33, etc.
Caractéristiques :
L'analyseur d'impédance est principalement employé pour la détection des dispositifs piézoélectriques (tels qu'un plat en céramique piézoélectrique simple, ou un transducteur simple, ou transducteur + modulateur d'amplitude/chef de soudure). Par l'analyseur d'impédance, nous pouvons obtenir quelques indicateurs techniques qui ne peuvent pas être vus directement, mais avons un impact important sur la qualité du produit, qui peut guider la production. L'analyseur d'impédance, car le nom implique, est d'examiner les caractéristiques d'impédance de toutes sortes de dispositifs piézoélectriques, appropriées pour le développement et la production de toutes sortes d'équipement ultrasonique.

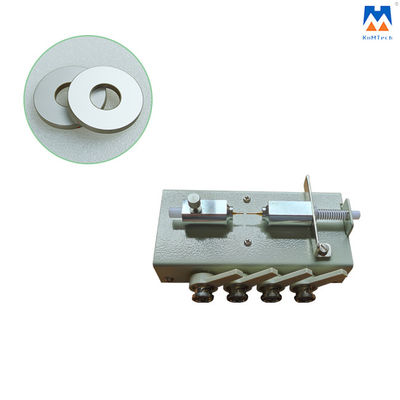

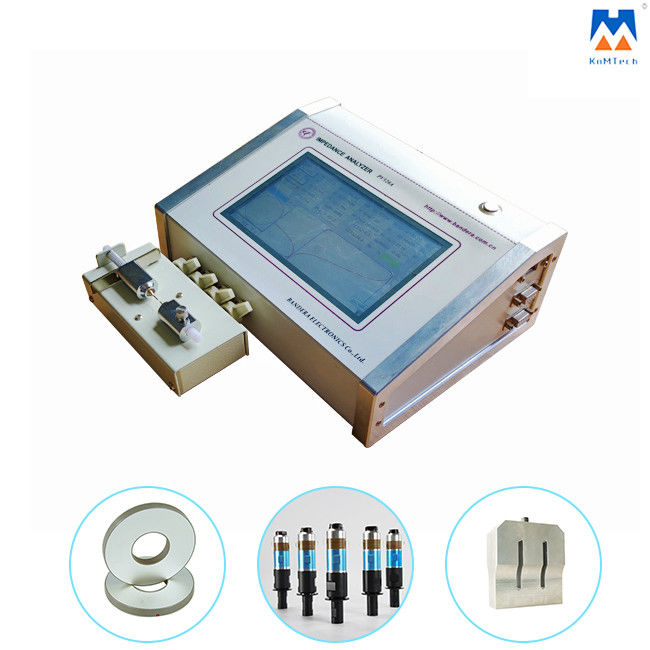

Photos détaillées :
