Détails sur le produit:
|
| Nom de produit: | Anneau en céramique piézoélectrique | Dimension: | 50*20*5 |
|---|---|---|---|
| Épaisseur: | 5mm | Poids (1 paquet): | 7.5KG |
| Morceaux d'un paquet: | 108 morceaux | Sensibilité: | Haut |
| Utilisation: | disques en céramique pour le convertisseur de soudure ultrasonore | Dimension du paquet: | 30*30*26 cm |
| Mettre en évidence: | Anneau en céramique piézo-électrique de l'épaisseur 5mm,Anneau en céramique piézo-électrique de sensibilité élevée,Anneau en céramique piézoélectrique de l'épaisseur 5mm |
||
Anneau en céramique piézoélectrique de Rsp50 Pzt8 50*20*5 pour le transducteur 20KHz ultrasonique
Des matériaux piézoélectriques de la céramique (PZT) sont classés par catégorie en tant que céramique fonctionnelle. Dans des capteurs, ils permettent pour convertir des forces, et des pressions en signaux électriques, et dans les transducteurs et des déclencheurs ultrasoniques ils convertissent des tensions électriques en vibrations ou déformations ultrasoniques de la céramique piézoélectrique ultrasonique. Des matériaux piézoélectriques de céramique sont classifiés selon leur composition chimique d'une part, et par les conditions spécifiques d'application de l'autre.
Matériaux piézoélectriques des disques en céramique piézoélectriques : PZT4, PZT5, PZT8, ou d'autres matériaux piézoélectriques requis.
Les anneaux Pzt8 en céramique piézoélectriques peuvent également être adaptés aux besoins du client, si vous avez besoin d'autres tailles des anneaux en céramique piézoélectriques, se sentent libres pour nous contacter.
Paramètres techniques :
| Nom de produit | Disques PZT8 en céramique piézoélectriques |
| Capacité | ±2950 |
| Dimension externe | 50mm |
| Dimension intérieure | 20mm |
| Épaisseur | 5mm |
| Sensibilité | Haut |
| Poids (1 paquet) | 7.5kg |
| Morceaux d'un paquet | 108 morceaux |
| Milieu de mesure | Solide |
| Utilisation | disques en céramique pour le convertisseur de soudure ultrasonore |
D'autres modèles sont disponibles :
| Modèle | Capacité ? | Perte | Fréquence de résonance | Facteurs d'accouplement | Facteur de qualité mécanique |
| CT (PF) | tgδ (%) | Fs (kilohertz) | La KP (%) | Qm | |
| RSP-82-Φ10×Φ5×2 | 265 | 0,3 | 154,7 | 53 | 800 |
| RSP-82-Φ13×Φ5.3×2.2 | 455 | 0,3 | 126,8 | 53 | 800 |
| RSP-82-Φ15×Φ6×2 | 670 | 0,3 | 110 | 53 | 800 |
| RSP-82-Φ18×Φ8×7 | 265 | 0,3 | 89 | 53 | 800 |
| RSP-82-Φ20×Φ8×6 | 400 | 0,3 | 82,9 | 53 | 800 |
| RSP-82-Φ20×Φ10×5 | 425 | 0,3 | 77,3 | 53 | 800 |
| RSP-82-Φ25×Φ10×5 | 750 | 0,3 | 66,3 | 53 | 800 |
| RSP-82-Φ25×Φ12×5 | 690 | 0,3 | 62,7 | 53 | 800 |
| RSP-82-Φ30×Φ10×5 | 1140 | 0,3 | 58 | 53 | 800 |
| RSP-82-Φ30×Φ12×5 | 1075 | 0,3 | 55 | 53 | 800 |
| RSP-82-Φ32×Φ12×5 | 1255 | 0,3 | 52,7 | 53 | 800 |
| RSP-82-Φ35×Φ15×5 | 1425 | 0,3 | 46,4 | 53 | 800 |
| RSP-82-Φ38×Φ15×5 | 1735 | 0,3 | 43,8 | 53 | 800 |
| RSP-82-Φ40×Φ12×5 | 2075 | 0,3 | 44,6 | 53 | 800 |
| RSP-82-Φ40×Φ15×5 | 1960 | 0,3 | 42,2 | 53 | 800 |
| RSP-82-Φ45×Φ15×5 | 2565 | 0,3 | 38,7 | 53 | 800 |
| Modèle | Capacité ? | Perte | Fréquence de résonance | Facteurs d'accouplement | Facteur de qualité mécanique |
| CT (PF) | tgδ (%) | Fs (kilohertz) | La KP (%) | Qm | |
| RSP-82-Φ45×Φ17×5 | 2475 | 0,3 | 37,4 | 53 | 800 |
| RSP-82-Φ49×Φ23×6 | 2225 | 0,3 | 32,2 | 53 | 800 |
| RSP-82-Φ50×Φ17×5 | 3150 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50×Φ17×6.5 | 2425 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50×Φ17×7.5 | 2100 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50×Φ20×6 | 2495 | 0,3 | 33,1 | 53 | 800 |
| RSP-82-Φ50×Φ20×7 | 2135 | 0,3 | 33,1 | 53 | 800 |
| RSP-82-Φ50×Φ23×6 | 2340 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ50×Φ23×6.5 | 2170 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ50×Φ23×7 | 2005 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ55×Φ20×8 | 2340 | 0,3 | 30,9 | 53 | 800 |
| RSP-82-Φ55×Φ26×7 | 2390 | 0,3 | 28,6 | 53 | 800 |
| RSP-82-Φ60×Φ30×10 | 1925 | 0,3 | 25,8 | 53 | 800 |
| RSP-82-Φ69×Φ33×11 | 2380 | 0,3 | 22,7 | 53 | 800 |
| RSP-82-Φ70×Φ30×10 | 2850 | 0,3 | 22,7 | 53 | 800 |
| RSP-82-Φ100×1.4-200 | 52000 | 0,3 | 23 | 53 | 800 |
Caractéristiques :
* bonne stabilité
* sensibilité élevée
* à basse température
* efficacité élevée de vibration
Une certaine application d'en céramique piézo-électrique :
1. transducteur de nettoyage ultrasonique
2. transducteur de soudure ultrasonore
3. transducteur ultrasonique de beauté
4. transducteur sous-marin ultrasonique
5. transucer immersif ultrasonique
6. transducteur examinant ultrasonique
7. transducteur de coupure ultrasonique
8. transducteur ultrasonique d'atomisation
9. émulsifiant ultrasonique
Si vous avez besoin d'autres tailles des disques en céramique piézoélectriques, sentez-vous libre pour nous contacter.

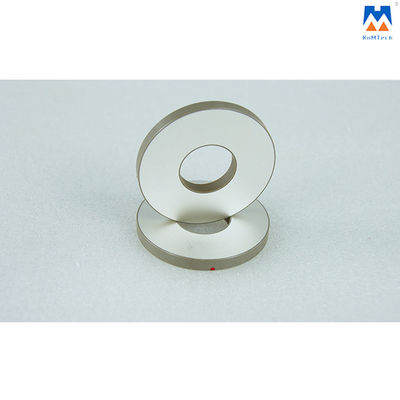

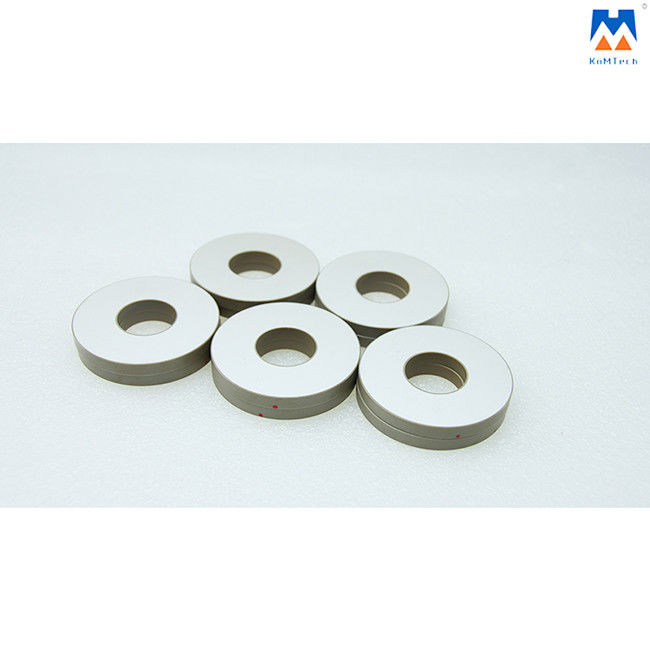

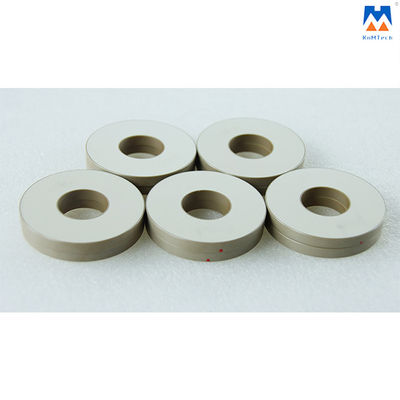

Photos détaillées :
