Détails sur le produit:
|
| Nom de produit: | Anneau en céramique piézo-électrique | Dimension: | 35*15*5 |
|---|---|---|---|
| Épaisseur: | 5mm | Sensibilité: | Haut |
| Couleur: | Jaune | Utilisation: | anneau en céramique pour la machine de masque de soudure ultrasonore |
| Mettre en évidence: | anneau en céramique piézo-électrique de 35X15X5mm,anneau en céramique piézo-électrique d'épaisseur de 5mm,Anneaux en céramique de machine de masque de soudure ultrasonore |
||
Transducteur en céramique piézo-électrique de l'anneau 35*15*5mm pour la machine de masque de soudure ultrasonore
Paramètres techniques :
| Nom de produit | Anneau en céramique piézoélectrique |
| Dimension externe | 35mm |
| Dimension intérieure | 15mm |
| Épaisseur | 5mm |
| Sensibilité | Haut |
| Milieu de mesure | Solide |
| Utilisation | anneau en céramique pour le transducteur de soudure ultrasonore |
D'autres modèles disponibles :
| Modèle | Capacité | Perte | Fréquence de résonance | Facteurs d'accouplement | Facteur de qualité mécanique |
| CT (PF) | tgδ (%) | Fs (kilohertz) | La KP (%) | Qm | |
| RSP-43-Φ10×Φ5×2 | 350 | 0,3 | 142 | 60 | 1000 |
| RSP-43-Φ13×Φ5.3×2.2 | 580 | 0,3 | 116 | 60 | 1000 |
| RSP-43-Φ15×Φ6×2 | 900 | 0,3 | 101,5 | 60 | 1000 |
| RSP-43-Φ15×Φ6×3 | 600 | 0,3 | 101,5 | 60 | 1000 |
| RSP-43-Φ15×Φ6×4 | 450 | 0,3 | 101,5 | 60 | 1000 |
| RSP-43-Φ25×Φ10×5 | 1000 | 0,3 | 60,9 | 60 | 1000 |
| RSP-43-Φ30×Φ15×5 | 1285 | 0,3 | 47 | 60 | 1000 |
| RSP-43-Φ35×Φ15×5 | 1905 | 0,3 | 42,6 | 60 | 1000 |
| RSP-43-Φ38×Φ12.7×6 | 2035 | 0,3 | 42 | 60 | 1000 |
| RSP-43-Φ38×Φ15×5 | 2320 | 0,3 | 40,2 | 60 | 1000 |
| RSP-43-Φ38×Φ15×6.5 | 1785 | 0,3 | 40,2 | 60 | 1000 |
| RSP-43-Φ40×Φ15×5 | 2620 | 0,3 | 38,7 | 60 | 1000 |
| RSP-43-Φ49×Φ23×6 | 2820 | 0,3 | 29,6 | 60 | 1000 |
| RSP-43-Φ50×Φ17×6.5 | 3240 | 0,3 | 31,8 | 60 | 1000 |
| RSP-43-Φ50×Φ17×7.5 | 2805 | 0,3 | 31,8 | 60 | 1000 |
| RSP-43-Φ50×Φ20×6 | 3330 | 0,3 | 30,5 | 60 | 1000 |
| Modèle | Capacité | Perte | Fréquence de résonance | Facteurs d'accouplement | Facteur de qualité mécanique |
| CT (PF) | tgδ (%) | Fs (kilohertz) | La KP (%) | Qm | |
| RSP-43-Φ50×Φ20×7 | 2855 | 0,3 | 30,5 | 60 | 1000 |
| RSP-43-Φ50×Φ23×6.5 | 2890 | 0,3 | 29,2 | 60 | 1000 |
| RSP-43-Φ50×Φ23×7.5 | 2505 | 0,3 | 29,2 | 60 | 1000 |
| RSP-43-Φ60×Φ30×10 | 2570 | 0,3 | 22,7 | 60 | 1000 |
| RSP-43-Φ25×2-S | 2975 | 0,3 | 168 | 60 | 1000 |
| RSP-43-Φ25×2.2-S | 2700 | 0,3 | 168 | 60 | 1000 |
| RSP-43-Φ50×3.5-S | 5930 | 0,3 | 42 | 60 | 1000 |
| RSP-43-Φ50×5-S | 4150 | 0,3 | 42 | 60 | 1000 |
| RSP-43-90×14×8-∠5 | 1960 | 0,3 | 17,5 | 60 | 1000 |
| RSP-43-85×14×8.5-∠4 | 1710 | 0,3 | 18,6 | 60 | 1000 |
| RSP-43-80×14×9-∠3 | 1490 | 0,3 | 19,7 | 60 | 1000 |
| RSP-43-80×14×12-∠3 | 1110 | 0,3 | 19,7 | 60 | 1000 |
Vous faites pression sur le plat en céramique et il y a une certaine tension, et elle crée une polarité opposée de charge aux deux extrémités et c'est comment il traverse la boucle et devient un courant électrique. Cet effet s'appelle piézoélectrique.
En céramique piézoélectrique est un genre d'élément piézoélectrique qui peut être converti entre l'énergie électrique et l'énergie mécanique. L'application d'une force à l'en céramique piézoélectrique le fera produire la tension, et ce processus est l'effet piézoélectrique positif. S'appliquant une tension aux causes en céramique piézoélectriques il pour vibrer, un processus connu sous le nom d'effet piézoélectrique inverse. Et le transducteur ultrasonique est fait à l'aide de cet effet piézoélectrique.
Matériaux piézoélectriques des disques en céramique piézoélectriques : PZT4, PZT5, PZT8, ou d'autres matériaux piézoélectriques requis.
Les anneaux Pzt8 en céramique piézoélectriques peuvent également être adaptés aux besoins du client, si vous avez besoin d'autres tailles des anneaux en céramique piézoélectriques, se sentent libres pour nous contacter.
Caractéristiques :
* bonne stabilité
* sensibilité élevée
* à basse température
* efficacité élevée de vibration
Avant expédition, nous examinons toujours chaque disque en céramique un pour nous assurer qu'il peut passer le contrôle de qualité, et chaque disque en céramique a son rapport des essais.

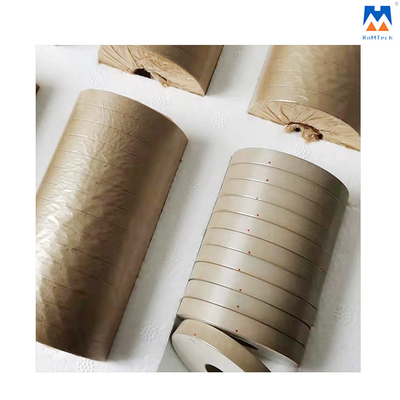

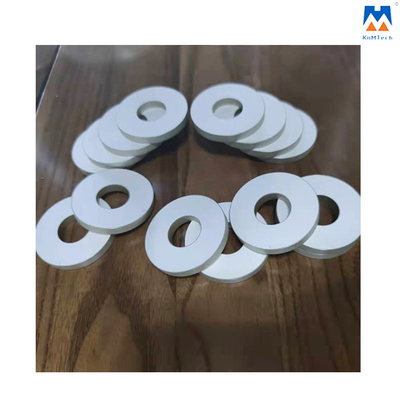

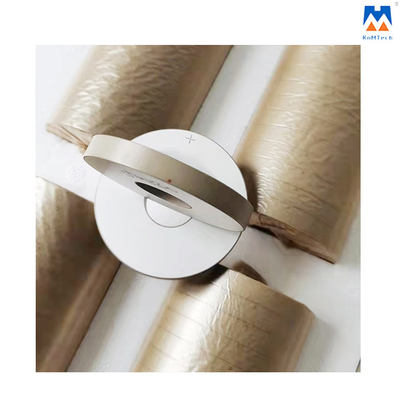

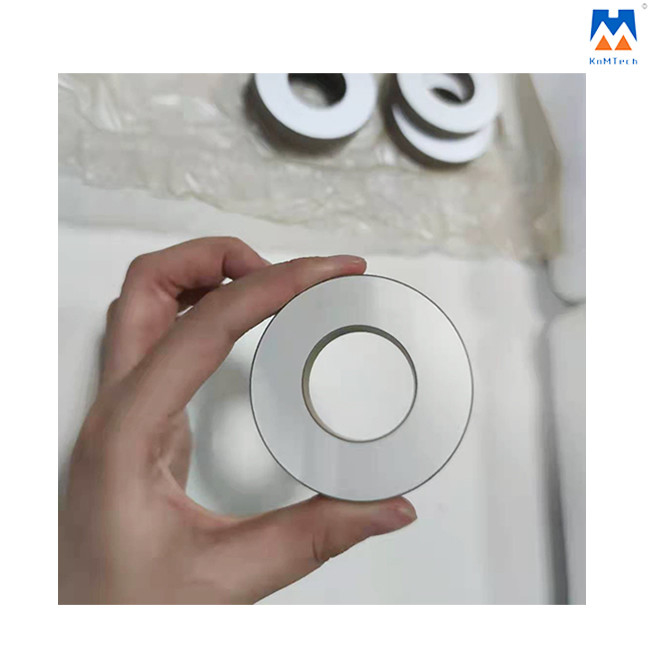

Photos détaillées :
