Détails sur le produit:
|
| Nom de produit: | Capteur ultrasonique de transducteur | Dimension: | 50*17*6.5mm |
|---|---|---|---|
| Diamètre extérieur: | 50mm | Sensibilité: | Haut |
| Utilisation: | disques en céramique pour la soudeuse ultrasonique | Mot-clé: | anneau en céramique piezoelectronic Pzt8 |
| Mettre en évidence: | Soudeur ultrasonique Piezo Ceramic Ring,Anneau Pzt8 en céramique piézo-électrique,Anneau en céramique piézo-électrique de transducteur ultrasonique |
||

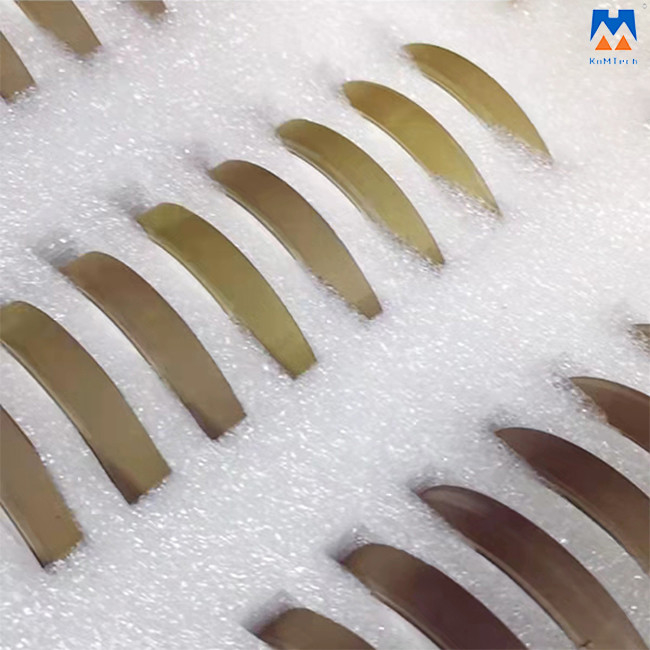

capteur ultrasonique de transducteur de 50*17*6.5mm Ring Pzt 8 en céramique piézo-électriques pour la soudeuse ultrasonique
comment faites les matériaux en céramique piézoélectriques travaillent ?
Le plat en céramique piézoélectrique est la composante principale du plat de sonnerie (dispositif), ainsi ce s'appelle un élément piézoélectrique. La raison pour laquelle les plats en céramique piézoélectriques peuvent émettre le bruit de faire bip-bip est d'employer le principe de l'effet piézoélectrique. L'effet piézoélectrique a un effet piézoélectrique positif et des sortes inverses de l'effet piézoélectrique deux.
Effet piézoélectrique : quand la puce en céramique piézoélectrique est appliquée à une force externe, la puce piézoélectrique produira une charge électrique, ce phénomène s'appelle l'effet piézoélectrique positif ; Au contraire, quand le champ électrique est appliqué au plat piézoélectrique, le plat en céramique piézoélectrique produira la déformation mécanique, et sa tension est proportionnelle à la force du champ électrique, qui s'appelle l'effet piézoélectrique inverse, plus l'intensité de champ électrique est forte, plus l'amplitude de la vibration est grande. Ce phénomène s'appelle l'effet piézoélectrique inverse : la tension-pression et toutes sortes de dispositifs en céramique piézoélectriques fonctionnent à l'aide de cette caractéristique.
où est la céramique emploie ?
Une certaine application d'en céramique piézo-électrique :
1. transducteur de nettoyage ultrasonique
2. transducteur de soudure ultrasonore
3. transducteur ultrasonique de beauté
4. transducteur sous-marin ultrasonique
5. transucer immersif ultrasonique
6. transducteur examinant ultrasonique
7. transducteur de coupure ultrasonique
8. transducteur ultrasonique d'atomisation
9. émulsifiant ultrasonique
Paramètres techniques :
| Nom de produit | Disques en céramique piézoélectriques |
| Dimension externe | 50mm |
| Dimension intérieure | 17mm |
| Épaisseur | 6.5mm |
| Sensibilité | Haut |
| Milieu de mesure | Solide |
| Utilisation | disques en céramique pour le convertisseur de soudure ultrasonore |
D'autres modèles disponibles :
| Modèle | Capacité | Perte | Fréquence de résonance | Facteurs d'accouplement | Facteur de qualité mécanique |
| CT (PF) | tgδ (%) | Fs (kilohertz) | La KP (%) | Qm | |
| RSP-82-Φ10×Φ5×2 | 265 | 0,3 | 154,7 | 53 | 800 |
| RSP-82-Φ13×Φ5.3×2.2 | 455 | 0,3 | 126,8 | 53 | 800 |
| RSP-82-Φ15×Φ6×2 | 670 | 0,3 | 110 | 53 | 800 |
| RSP-82-Φ18×Φ8×7 | 265 | 0,3 | 89 | 53 | 800 |
| RSP-82-Φ20×Φ8×6 | 400 | 0,3 | 82,9 | 53 | 800 |
| RSP-82-Φ20×Φ10×5 | 425 | 0,3 | 77,3 | 53 | 800 |
| RSP-82-Φ25×Φ10×5 | 750 | 0,3 | 66,3 | 53 | 800 |
| RSP-82-Φ25×Φ12×5 | 690 | 0,3 | 62,7 | 53 | 800 |
| RSP-82-Φ30×Φ10×5 | 1140 | 0,3 | 58 | 53 | 800 |
| RSP-82-Φ30×Φ12×5 | 1075 | 0,3 | 55 | 53 | 800 |
| RSP-82-Φ32×Φ12×5 | 1255 | 0,3 | 52,7 | 53 | 800 |
| RSP-82-Φ35×Φ15×5 | 1425 | 0,3 | 46,4 | 53 | 800 |
| RSP-82-Φ38×Φ15×5 | 1735 | 0,3 | 43,8 | 53 | 800 |
| RSP-82-Φ40×Φ12×5 | 2075 | 0,3 | 44,6 | 53 | 800 |
| RSP-82-Φ40×Φ15×5 | 1960 | 0,3 | 42,2 | 53 | 800 |
| RSP-82-Φ45×Φ15×5 | 2565 | 0,3 | 38,7 | 53 | 800 |
| Modèle | Capacité | Perte | Fréquence de résonance | Facteurs d'accouplement | Facteur de qualité mécanique |
| CT (PF) | tgδ (%) | Fs (kilohertz) | La KP (%) | Qm | |
| RSP-82-Φ45×Φ17×5 | 2475 | 0,3 | 37,4 | 53 | 800 |
| RSP-82-Φ49×Φ23×6 | 2225 | 0,3 | 32,2 | 53 | 800 |
| RSP-82-Φ50×Φ17×5 | 3150 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50×Φ17×6.5 | 2425 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50×Φ17×7.5 | 2100 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50×Φ20×6 | 2495 | 0,3 | 33,1 | 53 | 800 |
| RSP-82-Φ50×Φ20×7 | 2135 | 0,3 | 33,1 | 53 | 800 |
| RSP-82-Φ50×Φ23×6 | 2340 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ50×Φ23×6.5 | 2170 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ50×Φ23×7 | 2005 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ55×Φ20×8 | 2340 | 0,3 | 30,9 | 53 | 800 |
| RSP-82-Φ55×Φ26×7 | 2390 | 0,3 | 28,6 | 53 | 800 |
| RSP-82-Φ60×Φ30×10 | 1925 | 0,3 | 25,8 | 53 | 800 |
| RSP-82-Φ69×Φ33×11 | 2380 | 0,3 | 22,7 | 53 | 800 |
| RSP-82-Φ70×Φ30×10 | 2850 | 0,3 | 22,7 | 53 | 800 |
| RSP-82-Φ100×1.4-200 | 52000 | 0,3 | 23 | 53 | 800 |
Caractéristiques :
* bonne stabilité
* sensibilité élevée
* à basse température
* efficacité élevée de vibration
Matériaux piézoélectriques des disques en céramique piézoélectriques : PZT4, PZT5, PZT8, ou d'autres matériaux piézoélectriques requis.
Les anneaux Pzt8 en céramique piézoélectriques peuvent également être adaptés aux besoins du client, si vous avez besoin d'autres tailles des anneaux en céramique piézoélectriques, se sentent libres pour nous contacter.
